管道隔熱、保溫托座應用選型及介紹

管道隔熱，保溫托座應用選型及介紹：
管道支吊架管托結構的設計和形式選用是管道系統設計中的一個重要組成部分,管托除支撐管道重量外,特制的管托可平衡管系作用力,限制管道位移和吸收震動,在管道系統設計時,正確選擇和布置結構合理的管托,能夠改善管道的應力分布和對管架的作用力,確保管道系統安全運行,并延長其使用壽命。



1.隔熱型管托（EBK型）：滑動管托、導向管托、固定管托。

2.隔冷型管托（CAK型）：滑動管托、導向管托、固定管托。

3.隔熱、隔冷兩用型管托（ECK型）

4.普通型管托（EAK、EAH型）：卡箍型管托、焊接型管托。

5.帶伴熱管的管托。



型號說明

1.管托形式：EB（隔熱型管托）、CA（隔冷型管托）、EC（隔熱、隔冷兩用型管托）、EA（普通型管托）

2.連接形式：K（卡箍型）、H（焊接型）

3.底板形式：

1—滑動型（四氟與不銹鋼，摩擦系數0.1)；  2—導向型（四氟與不銹鋼，摩擦系數0.1)

3—滑動型（四氟與不銹鋼，摩擦系數0.06)； 4—導向型（四氟與不銹鋼，摩擦系數0.06)

5—滑動型（四氟與不銹鋼，摩擦系數0.3)；  6—導向型（四氟與不銹鋼，摩擦系數0.3)

7—焊接固定型；   8—限位擋板固定型

4.公稱直徑：管道的公稱直徑分為兩大系列：A系列和B系列，A系列為英制規格，B系列為公制規格。當管道直徑為英制規格時，DN100的管道表示為4"，當管道直徑為公制規格時，DN100的管道表示為100。

5.管托高度：單位為mm。

6.管托長度：單位為mm。

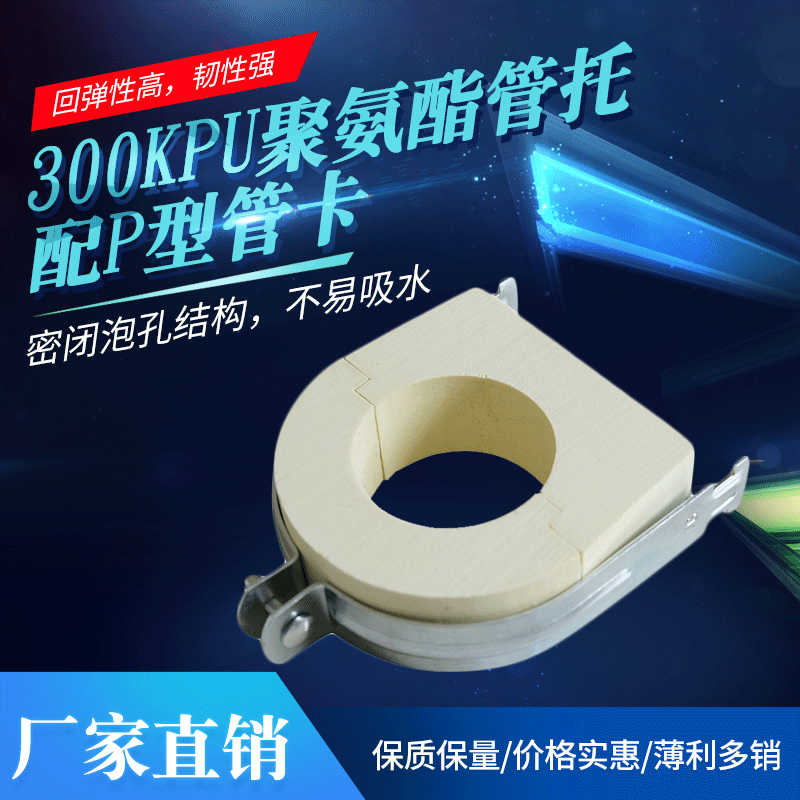

隔熱、保冷管托材料：聚氨酯管托、石棉管托、巖棉管托、鎂鋼管托、隔熱滑動管托、環城四區隔熱管托、隔熱瓦塊

本產品適用于石油化工、冷藏、造船等行業設備中輸送冷劑的低溫管道，用作托架、吊架支撐部位的保冷絕熱構件，具有度、低導熱、吸水率小、耐水解、不易燃、成型美觀等特點，可替代進口產品及通常采用的木技結構，深受用戶青睞。

材質特性：

1）導熱系數低，保冷效果好；

2）抗壓性、抗曲性高。

3）閉孔率高，不吸水；

4）火焰阻燃性優良；

5）防腐性能強，不霉不蛀；

6）注模成型、可滿足各種厚度的保冷設計要求





實用性能

節能

1.節約鋼材。

2.相應的帶來煤、電的節約和交通運輸。

減排

1.節約鋼材，意味著冶煉過程中二氧化碳的排放減少了。

2.安裝工序中無現場進料、切割、焊接、鉆孔等來的空氣污染、噪音污染、光污染等。

3.降低了施工者的勞動強度。
